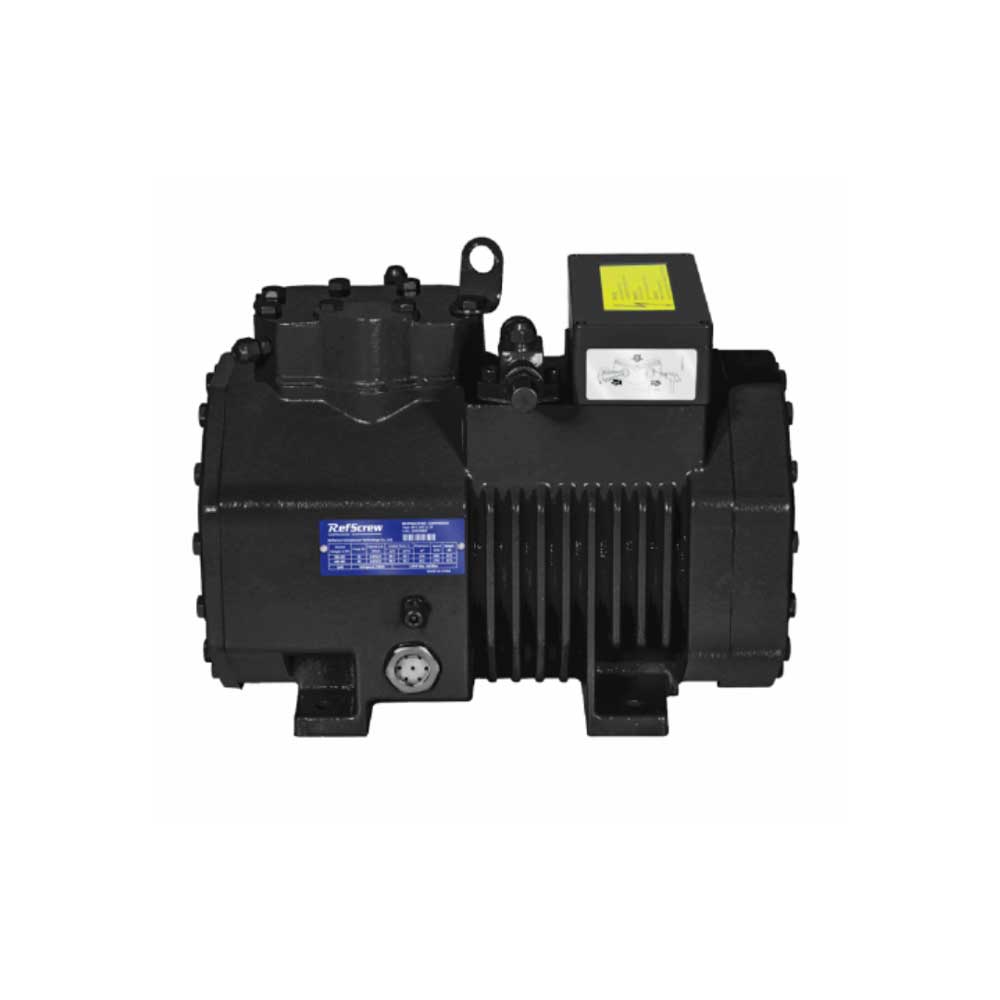

Compresor REFSCREW RFS-2CC-3.2 230/3/60HZ TEMP. Media-Baja
Referencia interna:
500051
REFSCREW RFS-2CC-3.2 — Semi-Hermetic Reciprocating Compressor
Serie: RFS-2DC-2.2 ~ RFS-2CC-4.2 (modelo específico RFS-2CC-3.2).
2 cilindros 50/60 Hz R22 R404A / R507A Servicio HP/LP 1/8"-27 NPTF
Resumen
- Compresor alternativo semi-hermético (2 cilindros) para refrigeración comercial.
- Compatibilidad de refrigerantes: R22 y R404A/R507A (tablas 50 Hz en acordeón de abajo).
- Accesos de servicio HP/LP 1/8"-27 NPTF; válvulas de succión (SL) y descarga (DL).
- Planos dimensionales y “Technical Data” del fabricante para verificación.
Notas del fabricante: referencia típica 50 Hz, Tsuc 20 °C; a 60 Hz la capacidad suele aumentar ~20 %.
Especificaciones técnicas (clave)
| Modelo | RFS-2CC-3.2 |
|---|---|
| Tipo | Compresor alternativo semi-hermético |
| N.º de cilindros | 2 |
| Diámetro (mm) | ≈ 39.3 (según “Technical Data” de la serie) |
| Desplazamiento (m³/h) 50/60 Hz | Ver lámina “Technical Data” (fila RFS-2CC-3.2) |
| Corriente máx. (A) / kW máx. | Ver “Technical Data” |
| Alimentación (V/Hz/φ) | Rangos típicos 3~ 50/60 Hz Consulte la columna de suministro en la lámina |
| Refrigerantes | R22; R404A/R507A |
Dimensiones y conexiones
| Largo total | 398 mm |
|---|---|
| Altura total | 300 mm |
| Ancho (cara frontal) | 241 mm |
| Distancia entre centros (base frontal) | 198 mm |
| Altura al eje/centro | 121 mm |
| Roscas base | M10 × 1.5 (espesor base 6 mm) |
| Puertos de servicio | HP 1/8"-27 NPTF (posición 1) • LP 1/8"-27 NPTF (posición 3) |
| Succión | SL Suction Valve |
| Descarga | DL Discharge Valve |
Dimensiones provenientes del plano de la serie.
Capacidades (50 Hz)
Las capacidades dependen de Te/Tc y refrigerante. Abajo encontrará las tablas oficiales con la fila del modelo RFS-2CC-3.2 resaltada en las imágenes.
- R22 50 Hz: Qo y Pe por puntos de operación.
- R404A/R507A 50 Hz: Qo y Pe por puntos de operación.
Si desea, puedo transcribir las filas del modelo a tabla HTML editable (para SEO y búsqueda interna).
📄 Technical Data — (incluye fila RFS-2CC-3.2)
❄️ Cooling Capacity — R22 (50 Hz) — (incluye RFS-2CC-3.2)
🧊 Cooling Capacity — R404A/R507A (50 Hz) — (incluye RFS-2CC-3.2)
Fuente: láminas oficiales del fabricante en la página del producto.
